LMR-240 для компактных ВЧ-подключений
LMR-240 относится к коаксиальным кабелям 50 Ом, которые используют в проектах, где нужно совместить рабочий диапазон до 6 ГГц, умеренный диаметр и удобство прокладки внутри оборудования или кабельной трассы. Эта модель подходит для ВЧ-систем, телекоммуникационного оборудования, промышленных устройств, измерительных стендов, лабораторных установок, антенных подключений и серийных изделий, где важны стабильные параметры и аккуратная интеграция кабеля в конструкцию.
Диаметр LMR-240 составляет 6,1 мм. По сравнению с более крупными моделями линейки такой кабель проще размещать в ограниченном пространстве, при этом он сохраняет рабочий диапазон до 6 ГГц, затухание 4.4-66.8дБ на 100м на частотах 30-5800МГц. Это делает его практичным вариантом для оборудования, где нужно уменьшить габариты кабельной сборки, но сохранить совместимость с распространенными ВЧ-разъемами и требованиями к передаче сигнала.

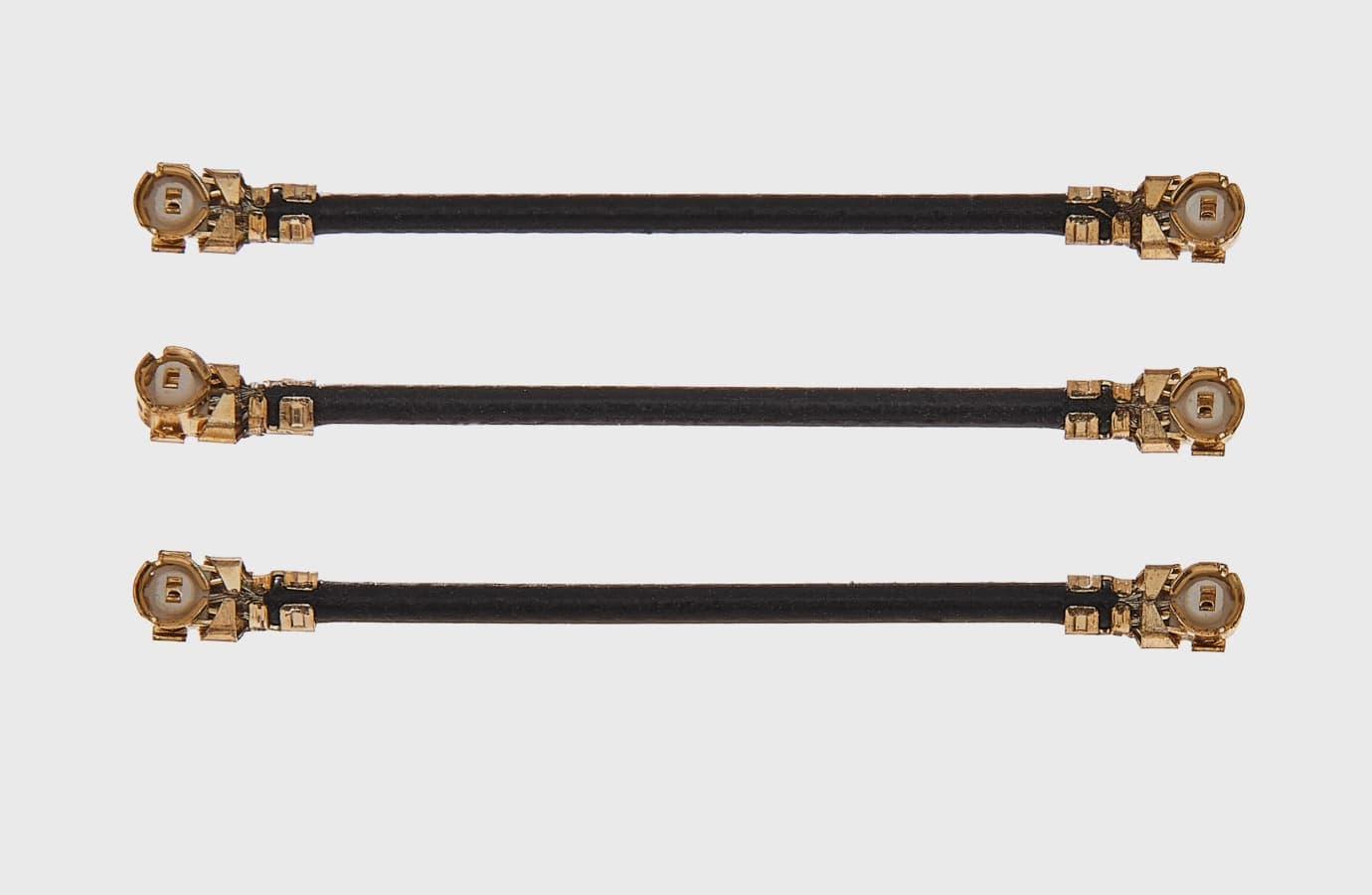

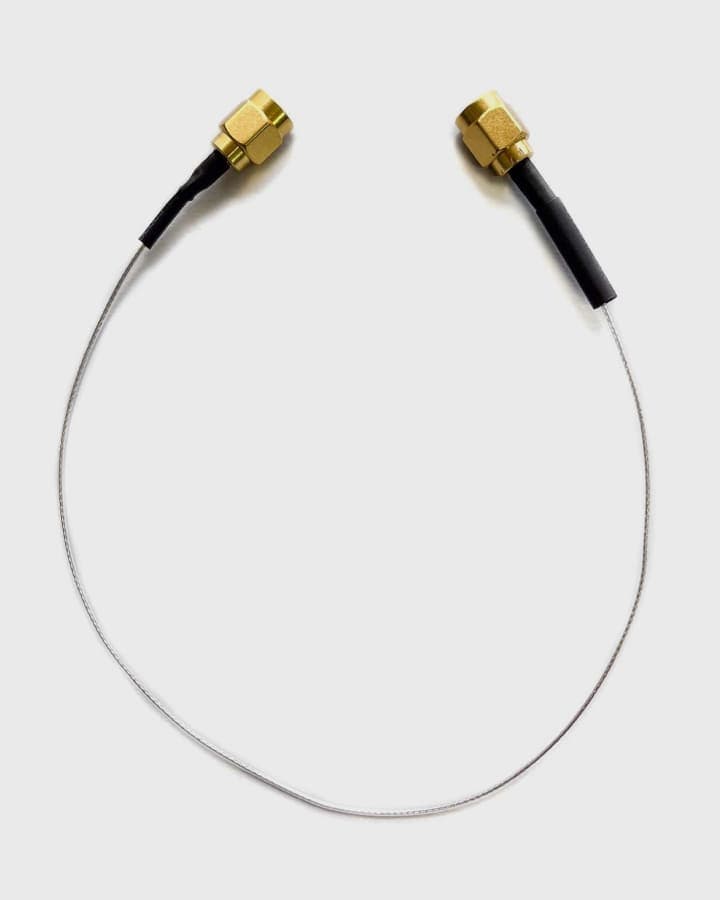

1 / 54Что такое LMR-240 и где его применяют
LMR-240 — коаксиальный кабель 50 Ом диаметром 6,1 мм с рабочим диапазоном до 6 ГГц и затуханием 4,4–66,8 дБ на 100 м в полосе 30–5800 МГц. Это середина линейки: он заметно компактнее LMR-400 и при этом теряет меньше сигнала, чем LMR-200 той же полосы.
Где применяют сборки на LMR-240?
Внутри шкафов, стоек и приборов, где важен баланс между габаритом и потерями:
- соединения внутри телекоммуникационных шкафов и блоков связи;
- антенные подключения малой и средней длины;
- промышленные устройства и измерительные стенды;
- опытные образцы и серийные изделия с разъёмами SMA, N или QMA.
Характеристики LMR-240
Значения — из таблицы характеристик кабелей 50 Ом каталога ЗЭП «ФРАКСИС».
| Параметр | Значение |
|---|---|
| Волновое сопротивление | 50 Ом |
| Внешний диаметр | 6,1 мм |
| Рабочий диапазон | до 6 ГГц |
| Затухание | 4,4–66,8 дБ на 100 м (30–5800 МГц) |
| Основные соединители | SMA, SMB, N, TNC, BNC, UHF, QMA |
| Оболочка | PVC, XLPE, ETFE, FEP |
| Типовые длины | от 35 мм до 15 м, другие по согласованию |
Чем LMR-240 отличается от соседних марок?
Затуханием при том же диапазоне: у LMR-240 оно 4,4–66,8 дБ на 100 м, у более тонкого LMR-200 — 8–86 дБ. За это приходится платить диаметром 6,1 мм против 4,95. Следующая ступень вверх — LMR-300 (7,6 мм, 3,5–65 дБ).
| Марка | Диаметр, мм | Диапазон частот |
|---|---|---|
| LMR-240 | 6,1 | до 6 ГГц |
| LMR-200 | 4,95 | до 6 ГГц |
| LMR-300 | 7,6 | до 6 ГГц |
| H155 PE | 5,4 | до 6 ГГц |
LMR-240: что учесть при заказе
Какие разъёмы можно поставить?
SMA, SMB, N, TNC, BNC, UHF и QMA. QMA удобен там, где сборку часто подключают и отключают, N — для наружных и антенных линий. Подробнее о критериях — в статье «Как выбрать разъём для кабельной сборки».
Какая длина, оболочка и маркировка возможны?
Длина — от 35 мм до 15 м типово, другие по согласованию. Оболочка — PVC, XLPE, ETFE или FEP. Способы маркировки:
- периодичная печать с интервалом;
- печать по краям с двух сторон;
- флажковая маркировка;
- обмотка с прозрачной термоусадкой;
- термоусадка с термопереносом.
Что указать в ТЗ?
Длину, соединители на концах, оболочку, радиус изгиба и способ прокладки, маркировку, объём партии. Готовый чек-лист — в материале «Что указать в техническом задании на кабельную сборку».
Как ЗЭП «ФРАКСИС» изготавливает сборки на LMR-240
Сборки изготавливаются в Москве под техническое задание. Компоненты — напрямую с заводов DOSIN, TERULAI, LENORF и KANSAI; по запросу — российские и европейские аналоги или давальческие материалы заказчика. Провода стандартов RG, LMR, D-FB, ГОСТ и MIL, исполнение гибкое, сверхгибкое или полужёсткое.
Диапазоны изготавливаемых сборок — 0–6, 0–18, 0–27 и 0–40 ГГц, для отдельных проектов до 110 ГГц с испытаниями во внешней лаборатории. Выбор между обжимом и пайкой разъёма разобран в статье «Обжим или пайка». Система менеджмента качества — ИСО 9001-2015.
Частые вопросы о LMR-240
Чем LMR-240 лучше LMR-200 на длинной трассе?
Меньшим затуханием: 4,4–66,8 дБ на 100 м против 8–86 дБ при одинаковом диапазоне до 6 ГГц.
Есть ли разъём QMA для LMR-240?
Да, QMA входит в перечень основных соединителей для этой марки вместе с SMA, SMB, N, TNC, BNC и UHF.
Какие оболочки доступны?
PVC, XLPE, ETFE и FEP — выбор зависит от температуры, среды и требований к гибкости.
Данные — из таблицы характеристик каталога ЗЭП «ФРАКСИС» и описания технологии производства; параметры сборки уточняются при согласовании ТЗ.
