Приборные кабельные сборки: экранированный кабель и провод МГТФ
~15 000 — для проводов с разъёмами на две стороны на 10 контактов
~400 000 — для проводков с обжатыми контактами без разъёмов
Под заказчика с большими объёмами строим отдельную производственную линию

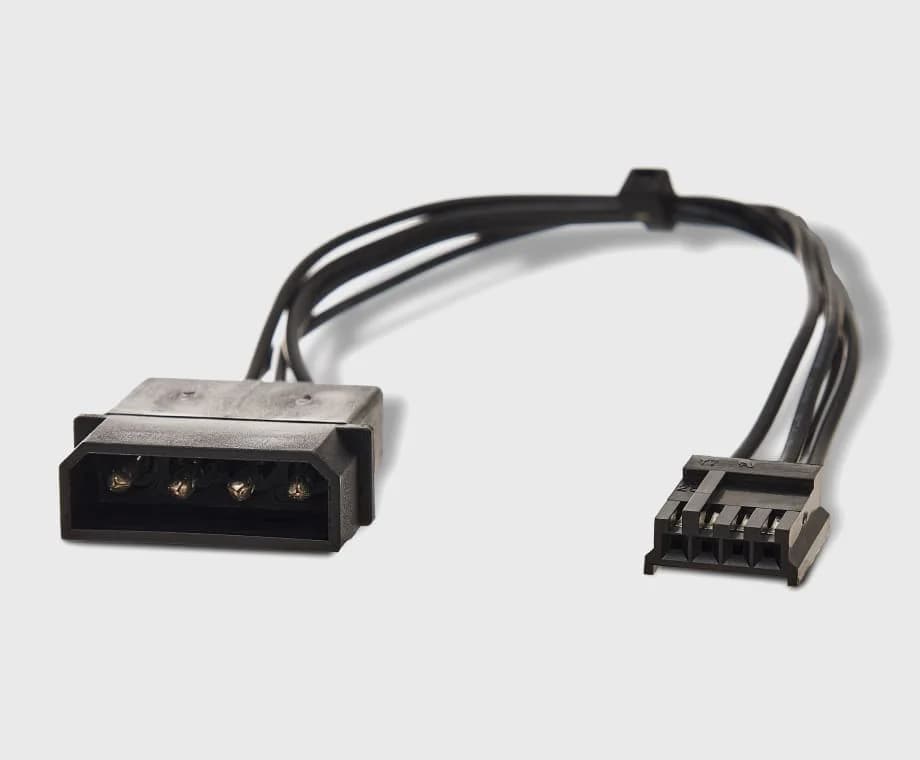

Molex, JST, Hirose
Стандартные сборки на базе внутриблочных соединителях европейских брендов для передачи цифровых и дискретных сигналов, электрического тока до единиц ампер.
- ШАГ ОТ 0,8 ДО 2,54ММ
- КОЛИЧЕСТВО КОНТАКТОВ: 2-40 / 1-2 РЯДА
- МОЛДИНГИ: ВОЗМОЖНО ПО ИНДИВИДУАЛЬНОМУ ЗАКАЗУ, ІР65-68
- ИЗОЛЯЦИЯ ПРОВОДА: PVC, XLPE, FEP, ETFE
- СЕЧЕНИЕ ПРОВОДА: 30-20AWG (0.05-0.50 ММ2)
- ЭКРАНИРОВАНИЕ: ВОЗМОЖНО ПО СПЕЦ. ТРЕБОВАНИЮ
На клеммах DEGSON, Pheonix contact, KLS
Все провода обжимаются наконечниками или втулками перед монтажом в контакт. Возможно мультипроволочных проводов так и отдельных монтажных. Защита от нейлоновыми сетками, медными сетками типа ПМЛ, молдинги
- ШАГ ОТ 2.1 ДО 7.6ММ
- КОЛИЧЕСТВО КОНТАКТОВ: 2-40 / 1-2 РЯДА
- МОЛДИНГИ: ВОЗМОЖНО ПО ИНДИВИДУАЛЬНОМУ ЗАКАЗУ, IP65-68
- ИЗОЛЯЦИЯ ПРОВОДА: PVC, XLPE, FEP, ETFE
- СЕЧЕНИЕ ПРОВОДА: 24-16AWG (0.20-1.00 ММ2)
- ЭКРАНИРОВАНИЕ: ВОЗМОЖНО ПО СПЕЦ.ТРЕБОВАНИЮ
IDC
Применение разъемов с опрессовкой под шлейф позволяет значительно повысить производительность, сэкономить на прокладке внутри блока. Применяется в стационарной невибронагруженной аппаратуре.
- ШАГ ОТ 1,27 ДО 3.81ММ
- КОЛИЧЕСТВО КОНТАКТОВ: 2-80 / 1-2 РЯДА
- МОЛДИНГИ: ВОЗМОЖНО ПО ИНДИВИДУАЛЬНОМУ ЗАКАЗУ, IP65-68
- ИЗОЛЯЦИЯ ПРОВОДА: PVC / PVC LSZH
- СЕЧЕНИЕ ПРОВОДА: 28AWG (0.08ММ2)
- ЭКРАНИРОВАНИЕ: ВОЗМОЖНО ПО СПЕЦ.ТРЕБОВАНИЮ

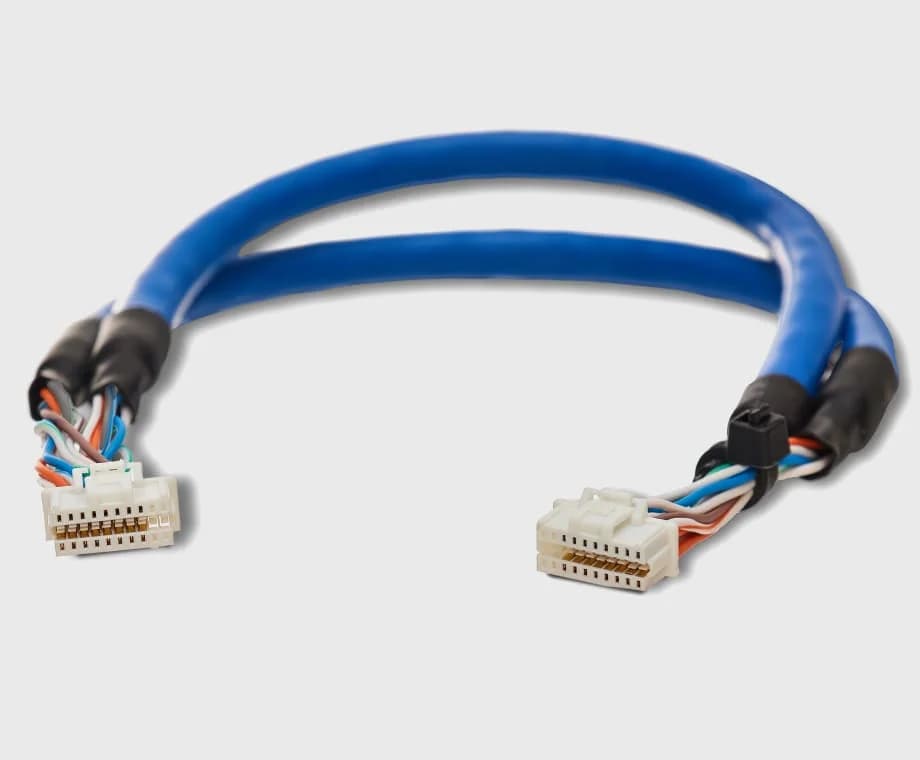

Другие
Вы также можете заказать любой аналогичный вариант. Технологии производства идентичны для кабелей такого класса. Мы добавим эти проекты в стандартные решения, сделав решение доступным. Обеспечьте себя надежными поставками. Для этого нам потребуется:
- ЧЕРТЕЖ И СХЕМА СОЕДИНЕНИЙ, СПЕЦИФИКАЦИЯ ИЛИ ОРИГИНАЛЬНЫЙ ПРОВОД С КОТОРОГО ПРОВЕДЕМ РЕИНЖИНИРИНГ
- КОЛИЧЕСТВО К ПРОИЗВОДСТВУ
- ПЛАН ПОСТАВОК
Экранированный кабель и провод МГТФ: что учесть при заказе
Приборные и сигнальные сборки соединяют платы, датчики и блоки внутри аппаратуры. Если рядом силовые цепи, частотные преобразователи или радиомодули, наводки искажают сигнал — тогда сборку делают на экранированном кабеле. Ниже — как выбрать экран, когда нужен провод МГТФ и что прислать для расчёта.
Какой экранированный кабель выбрать?
Тип экрана выбирают по характеру помех и по тому, будет ли кабель двигаться:
| Экран | Когда применяют |
|---|---|
| Фольга | Высокочастотные помехи, неподвижный монтаж внутри корпуса. Экранированный кабель фольгой тоньше и дешевле, но плохо переносит многократные изгибы. |
| Медная оплётка | Низкочастотные помехи, подвижные и вибронагруженные соединения: оплётка выдерживает изгибы лучше фольги. |
| Фольга и оплётка | Длинные линии, монтаж рядом с силовым оборудованием, требования по ЭМС. |
| Экранированная витая пара | Дифференциальные сигналы: RS-485, CAN, токовые петли датчиков. Скрутка подавляет наводку внутри пары, экран — внешние помехи. |
Как подключают экран в сборке?
Экран работает, только если он заземлён: его выводят на корпус металлического разъёма или отдельным проводником на контакт земли. С какой стороны заземлять экран, согласуем по вашей схеме. Для жгута из нескольких проводов возможен общий экран — медная сетка типа ПМЛ поверх пучка.
Когда нужен провод МГТФ?
МГТФ — монтажный гибкий провод с фторопластовой изоляцией. Он работает от −60 до +200 °C и не оплавляется при пайке, поэтому его берут для внутриблочного монтажа в аппаратуре с повышенными требованиями к нагреву и надёжности.
Для цепей, которым нужен экран, применяем МГТФЭ — тот же провод в медной оплётке. Сечения в сборках — от 0,05 до 0,5 мм². Другие варианты изоляции: PVC, XLPE и фторполимеры FEP, ETFE.
Какие исполнения доступны?
Базовое исполнение и модификации под условия эксплуатации:
- базовое: −20…+85 °C, для прокладки внутри корпусов приборов и помещений
- уличное: стойкое к ультрафиолету
- расширенный температурный диапазон: до −60…+105/+125 °C
- термостойкие провода: до 250–300 °C
- стойкие к химии
- дополнительное экранирование для ЭМС
Можно ли купить экранированный кабель нужной длины с разъёмами?
Да, это и есть кабельная сборка: отрезаем экранированный кабель в размер, разделываем, обжимаем контакты и устанавливаем разъёмы Molex, JST, Hirose, клеммные колодки или IDC под шлейф. Опытные образцы — за 2–4 недели, серия — по договору поставки с планом производства.
Что нужно для расчёта?
Пришлите то, что есть из списка:
- чертёж и схему соединений
- спецификацию или оригинальный провод для реинжиниринга
- количество к производству
- план поставок
