Заказное производство кабельных сборок
Типы производимой продукции

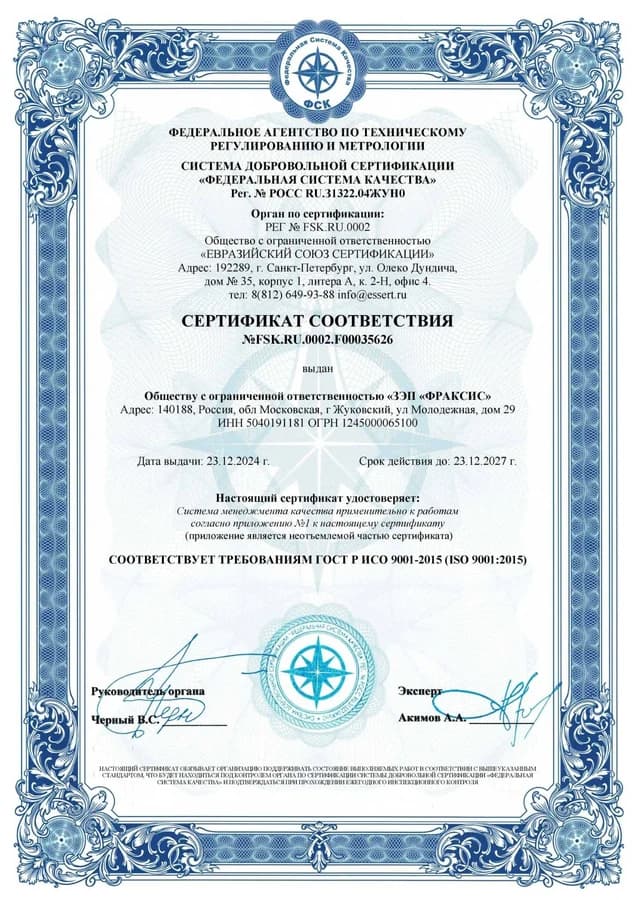

Сертификаты
Базовые условия
Компания занимается преимущественно поточным и массовым производством. Однако, для поддержки проектов в стадии опытных образцов готовы произвести образцы и мелкую партию в сотню единиц. Также комфортными условиями является поставка продукции мелкими сериями на плановой основе
Конструкторский отдел
- Функции
- Eсли не хватает рук или не ваш профиль, разработаем комплект документации под Вашу продукцию, произведем образцы.
- Ценообразование
- 3200 руб\ч + материалы. Объем работы согласовывается на этапе КП
Единичные и мелкие серии
- кол-во
- До сотен штук
- поддержка
- Помощь в улучшении качества КД и технологичности
- Минимальная цена
- 65 000 руб. или Договор поставки с планом производства с ценой за штуку.
- опытные технологии
- Литье молдингов по упрощенной технологии в течение 2х недель. Пластик черный, литье в формах
Поточное производство
- кол-во
- тысячи - десятки тысяч шт.
- поддержка
- Гарантия исправления брака, разработка более технологичных образцов, испытания продукции, оптимизация цен.
- ценообразование
- Договор поставки или с планом производства.
- сроки
- Согласовывается план график отгрузки, по которому осуществляются поставки
Установка линии под массовое производство
- зачем
- В России отсутствуют такие возможности, а в Китае невозможно по ряду причин. В Европе и США — санкции
- сроки
- Не менее 3−4 мес. на разворачивание линии с нуля.
- сложность
- Опыт позволяет наладить технологию производства от микрокоаксиалов для Highspeed применений, до кастомизации соединителей и их производства
- опытные образцы
- В течение 2−4 недель в зависимости от сложности перед заключением Договора. Так называемый proof of concept
- Объем производства
- Не менее 20 000 в мес для технически несложной продукции. Не менее сотен-тысяч для технически емкой продукции
Как с нами работать
Задание и материалы
- чертеж, наброски
- образцы живые на реинжиниринг
- спецификация
- объем производства
- целевая цена или диапазон
Обсуждение по телефону
Срочности, технологичности, ценовой политики, ожиданий. Предоставление опытного образца, если необходимо. Если жгут затратный по работам и материалам, то с постоплатой работ в случае удовлетворения к его качеству
Расчет КП и проработка условий
Поиск компромиссных цен и возможностей на долгосрочное выгодное сотрудничество
Договор и оплата в течение 3−5 дней
Закупки материалов и сырья
В противном случае соблюдение цен и сроков не гарантируется изза динамики цен и остатков на складах. На комплеткующие на складах ФРАКСИС практика не распространяется и указывается в Договоре
- Доставка в РФ: 3-6 дней
- Доставка из Китая авиа: 2 недели + 1 недели сборка
- Доставка из Китая по земле: 4-6 недель
Производство партии
На 6-ой Радиальной 17с1 на основании КП и Договора
Отгрузка, УПД
Наши ресурсы

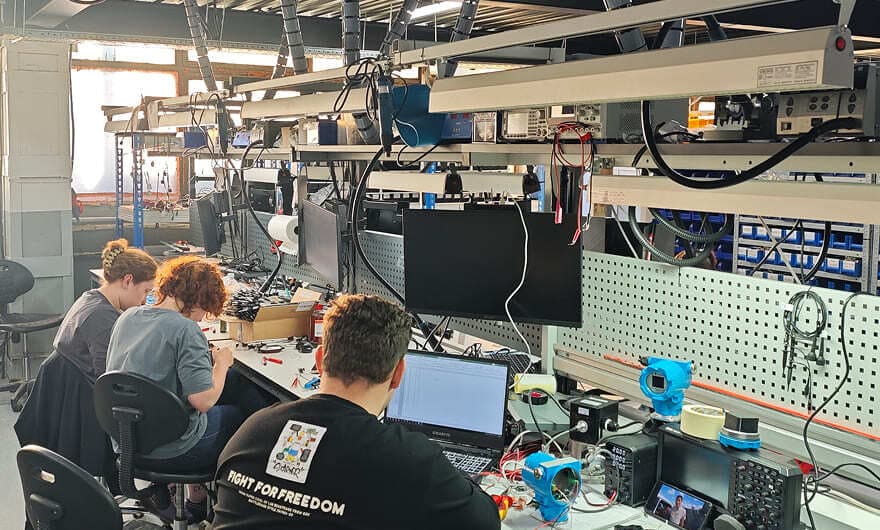

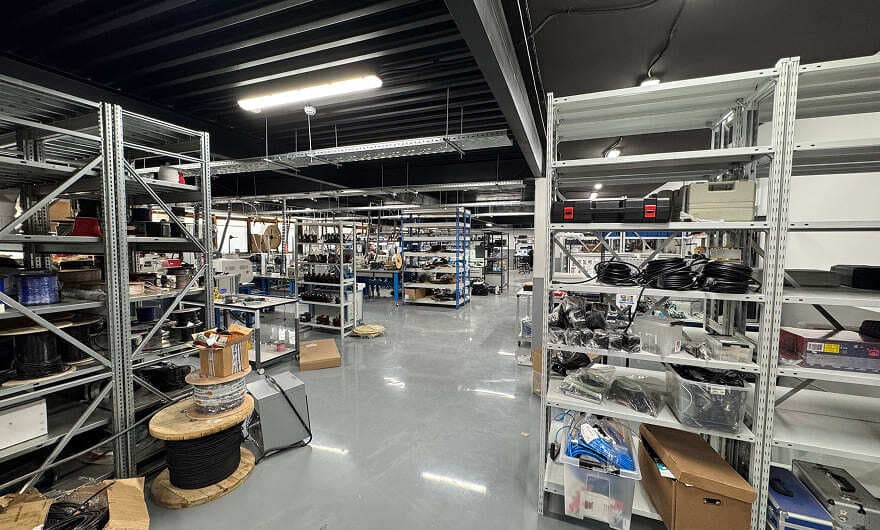

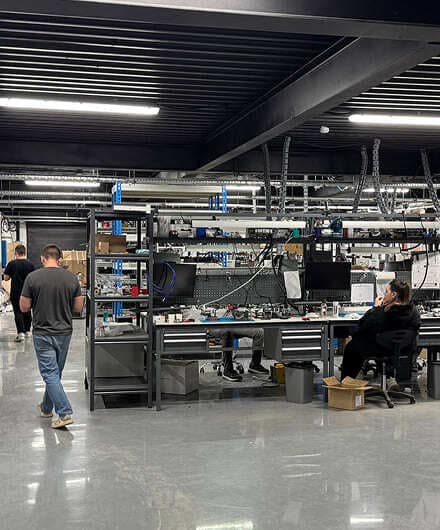

Собственное производство
1 / 4Прямые поставки сырья и материалов с заводов
Конструкторский отдел
Сотрудничество в Китае
1 / 3Кабельные сборки: обжим, опрессовка и монтаж
Кабельная сборка — готовое изделие из кабеля или провода нужной длины с установленными разъёмами, контактами или наконечниками, собранное по схеме соединений. ЗЭП «ФРАКСИС» производит кабельные сборки и жгуты на собственном производстве в Москве — от опытных образцов до серий в десятки тысяч штук в месяц.
Какие операции выполняем?

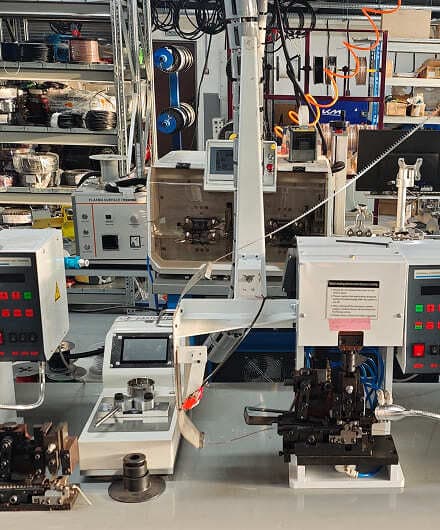

На собственном производстве выполняем:
- резка и зачистка провода в размер
- обжим контактов под разъёмы Molex, JST, Hirose, Mini-Fit, IDC и другие
- опрессовка кабельных наконечников и втулок
- монтаж коаксиальных разъёмов
- экранирование, термоусадка, литьё молдингов
- маркировка: флажки, термоусадка с печатью, печать на оболочке
Обжим кабеля: от чего зависит надёжность?
Обжим — механическое соединение жилы с контактом без пайки. Его надёжность зависит от того, насколько точно подобраны друг к другу контакт, сечение провода и инструмент: недожатый контакт со временем окисляется и греется, пережатый ломает жилу. Поэтому контакт, провод и инструмент подбирают по документации производителя разъёма.
Какие кабельные сборки производим?
Основные направления — у каждого есть свой раздел в каталоге:
| Направление | Что делаем |
|---|---|

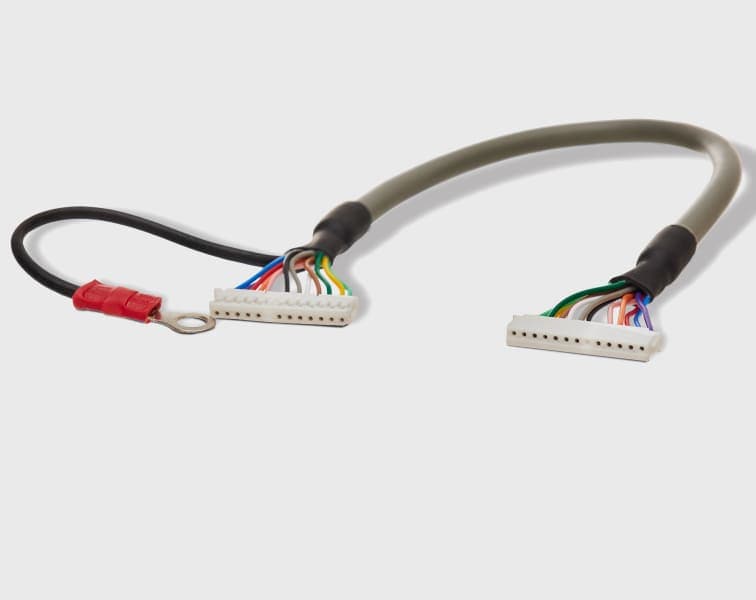

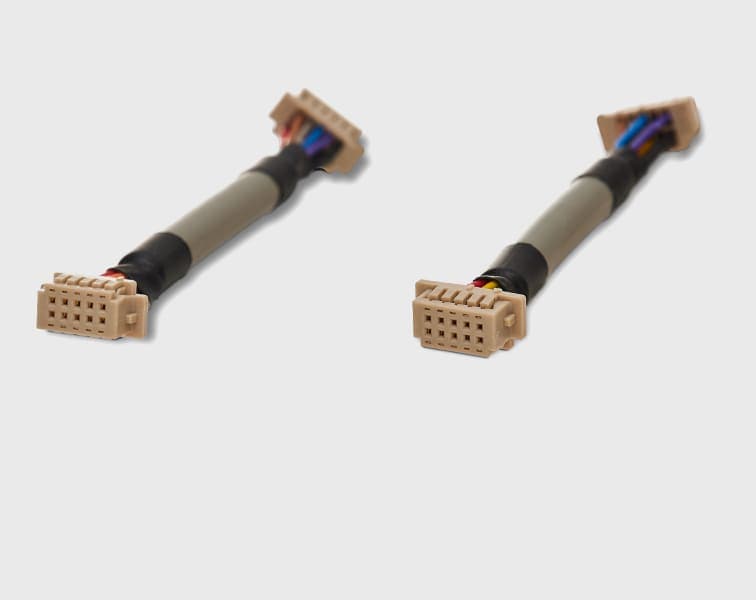

| Приборные и сигнальные | Межплатные и «кабель — плата», экранированный кабель, провод МГТФ |

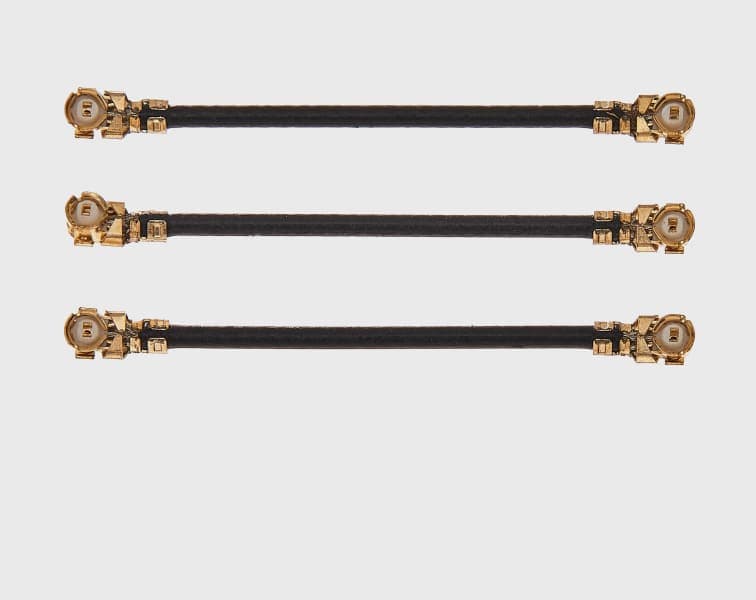

| Коаксиальные | Сборки 50 и 75 Ом с разъёмами SMA, N, BNC, U.FL |

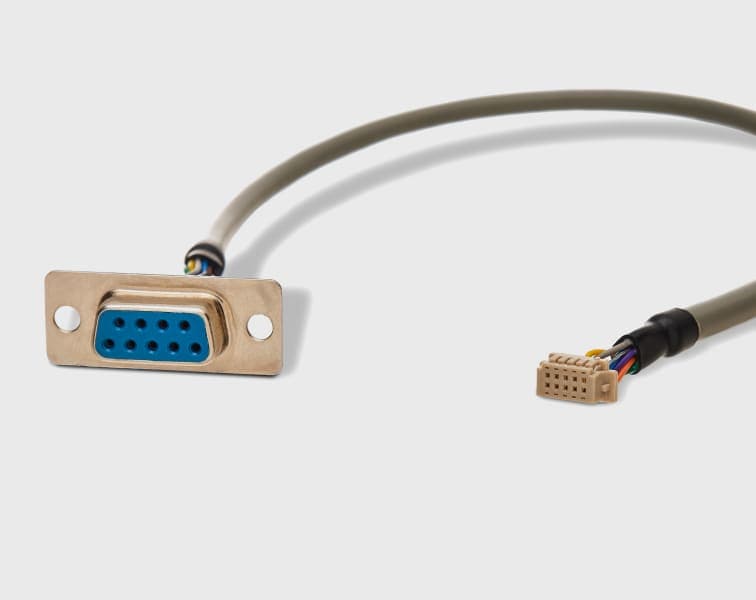

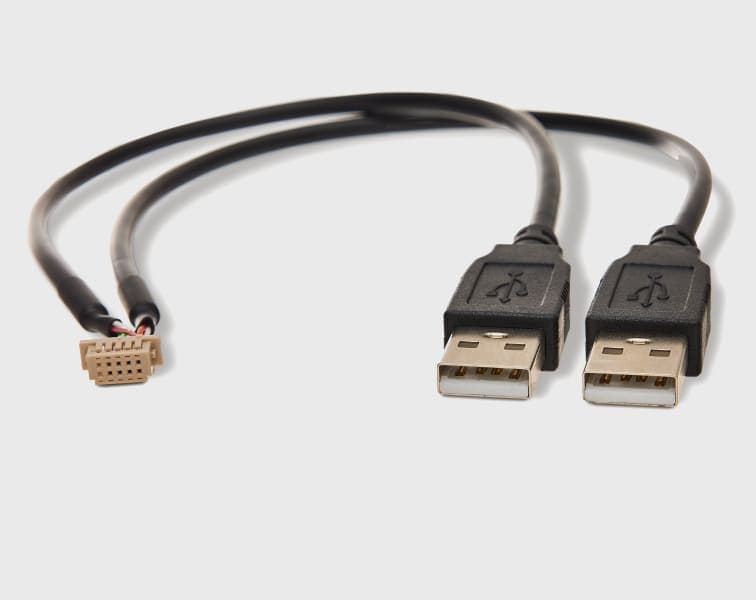

| Интерфейсные | RS-232, RS-485, CAN, UART, SPI, SATA |

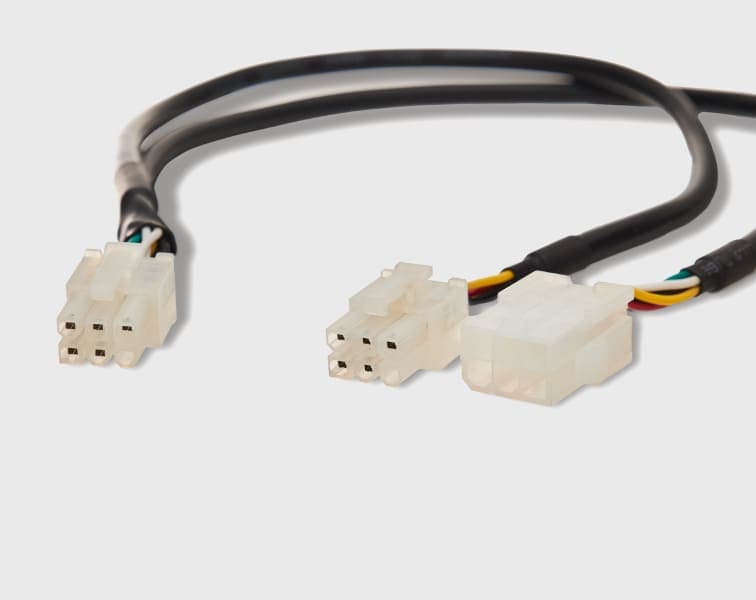

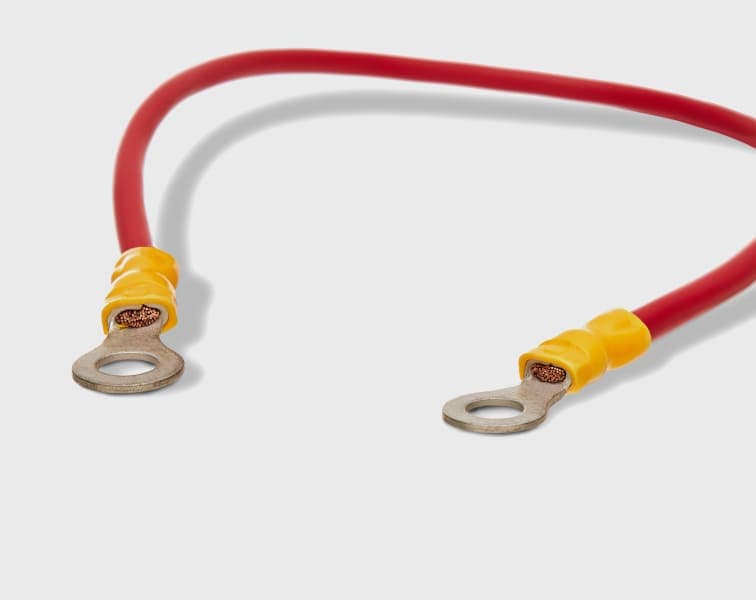

| Питание и силовые | Низковольтные до 48 В, батарейные и силовые 2,5–50 мм² |

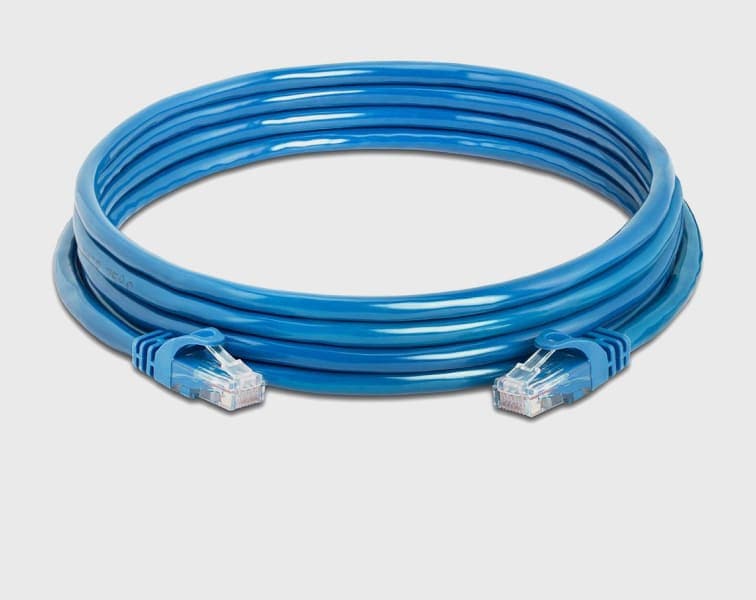

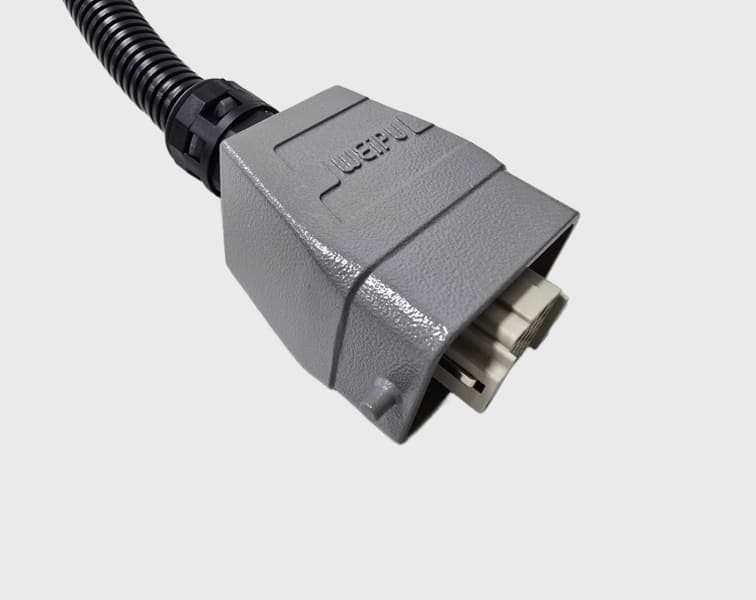

| Промышленные и Ethernet | D-Sub, M5–M23, RJ45, промышленный Ethernet |

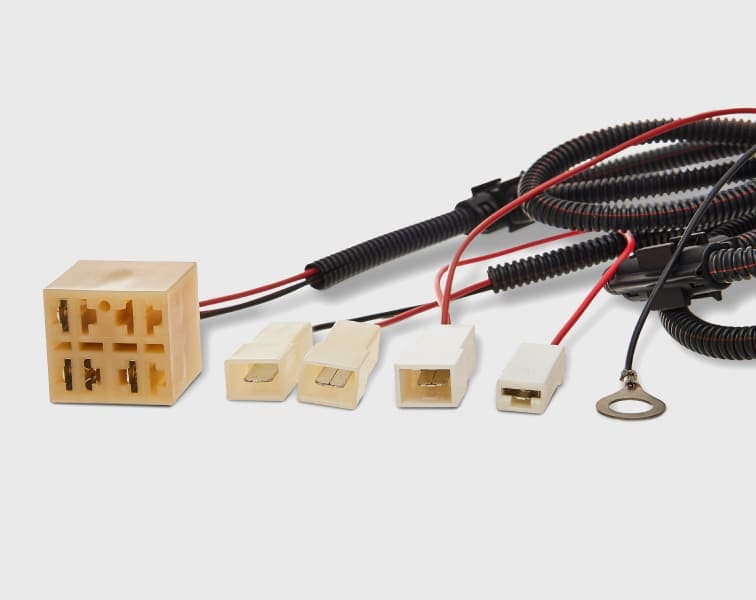

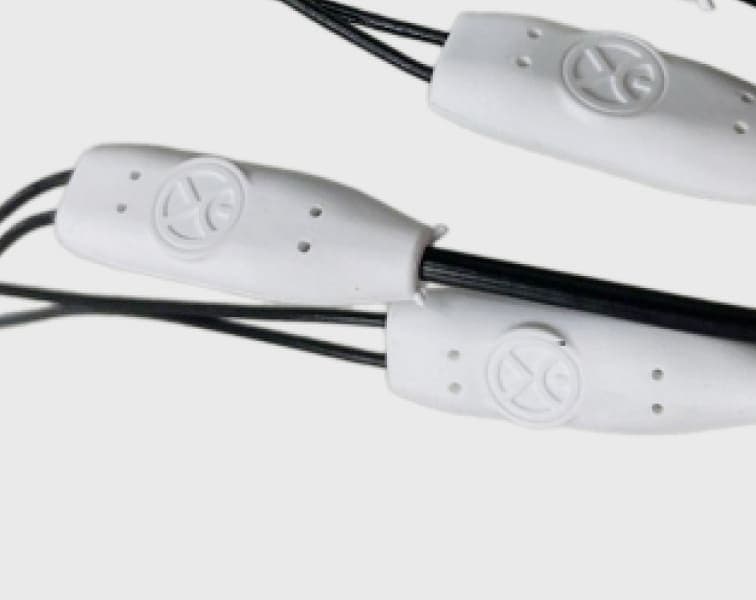

| Автомобильные и медицинские | Жгуты с разъёмами Deutsch и FAKRA, медицинские кабели |
Сроки и объёмы
Опытные образцы — 2–4 недели в зависимости от сложности. Мелкие серии — до сотен штук. Поточное производство — тысячи и десятки тысяч штук по графику отгрузок; под крупный объём разворачиваем отдельную линию.
