Коаксиальные кабельные сборки 50 и 75 Ом
- Базовое исполнение основано на характеристиках провода по Datasheet от производителя.
- Коммерческое исполнение провода дополняется результатом замеров образца на серию на векторном анализаторе спектра.
- Специальное исполнение сопровождается паспортом на каждый провод.
- Промышленное исполнение сопровождается паспортом на серию или поштучно с применение материалов под условия эксплуатации.
~10 000 — для проводов с разъемами SMA-SMA / SMA-N
~200 000 — для проводов типа U. fl — Ufl или MHF1-MHF4
Под заказчика с большими объемами строим отдельную производственную линию

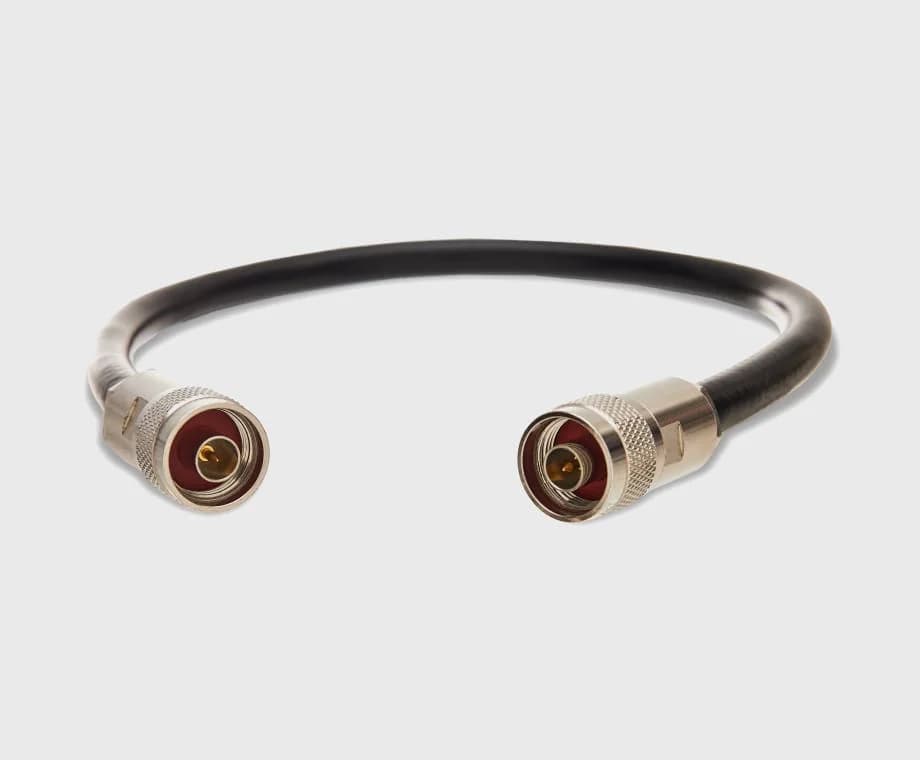

Гибкие 50 Ом
Стандартные кабели для радиочастотных трактов, антенн, измерительного оборудования и беспроводных систем. Гарантируют минимальные потери в диапазоне до 6 ГГц.
- ВОЛНОВОЕ СОПРОТИВЛЕНИЕ: 50 ОМ
- ДИАПАЗОН ЧАСТОТ: 0–6 ГГЦ, 0-18ГГЦ, 0-27ГГЦ, 0-40ГГЦ
- ВНЕШНИЙ ДИАМЕТР: 0,81–15 ММ
- МАРКИРОВКА: ТЕРМОУСАДКА, ЛАЗЕРНАЯ МАРКИРОВКА, ФЛАЖОК
- ГИБКОСТЬ: НОРМАЛЬНАЯ, ГИБКАЯ, СВЕРХГИБКАЯ
- МОЛДИНГИ: ПО ЗАПРОСУ.

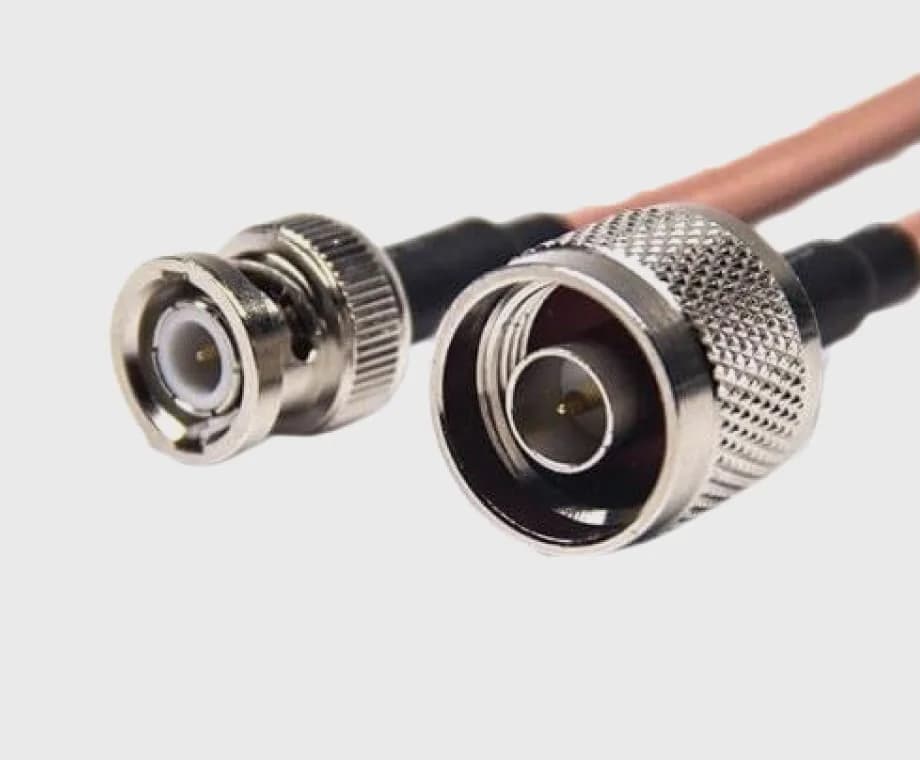

Гибкие 75 Ом
Оптимальны для видеосигналов (HD-SDI, CCTV), спутникового ТВ и аудиоаппаратуры. Минимизируют искажения на длинных линиях.
- ВОЛНОВОЕ СОПРОТИВЛЕНИЕ: 75 ОМ
- ДИАПАЗОН ЧАСТОТ: 0–3 ГГЦ
- ДИАМЕТР: 3–12 ММ
- ИЗОЛЯЦИЯ: PE, FOAM-PE
- ГИБКОСТЬ: СРЕДНЯЯ/ВЫСОКАЯ
- МОЛДИНГИ: ПО ЗАПРОСУ.

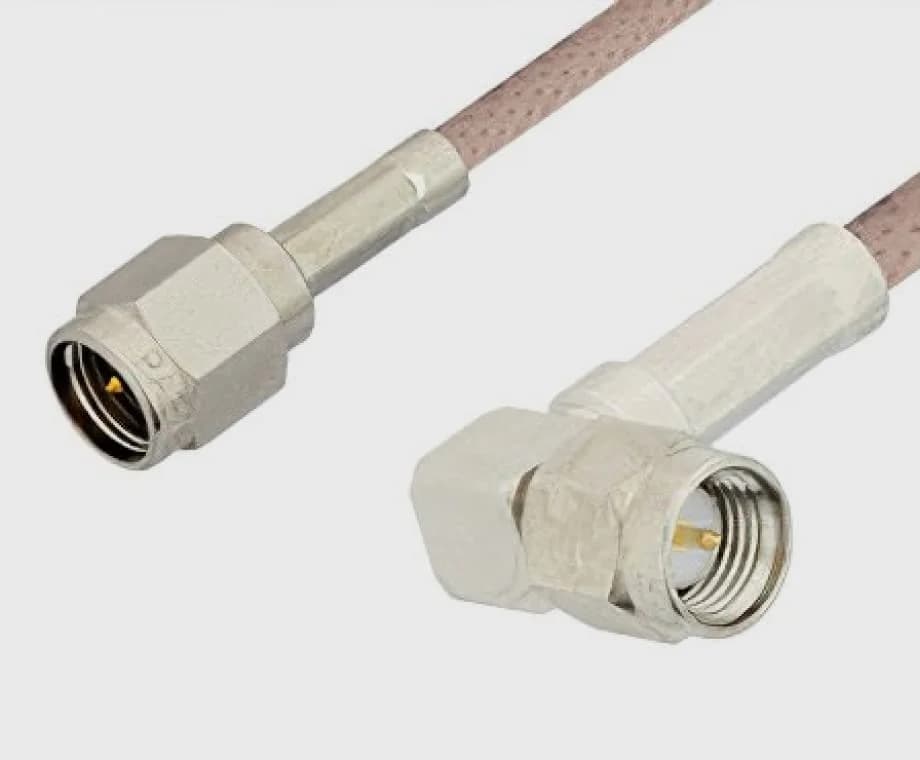

Гибкие 93, 95, 100, 125 Ом и др.
Специализированные решения для медицинской техники, измерительных приборов и линий с нестандартным волновым сопротивлением.
- ВОЛНОВОЕ СОПРОТИВЛЕНИЕ: 93, 95, 100, 125 ОМ (И ДРУГИЕ НЕСТАНДАРТНЫЕ ЗНАЧЕНИЯ)
- ДИАПАЗОН ЧАСТОТ: 0–10 ГГЦ
- ДИАМЕТР: 4–15 ММ
- ТИП ИЗОЛЯЦИИ: FEP, XLPE, PTFE
- ВАРИАНТЫ КОНТАКТОВ: КОАКСИАЛЬНЫЕ, ТРИАКСИАЛЬНЫЕ, КВАДРАКСИАЛЬНЫЕ
- РАСШИРЕННЫЙ ДИАПАЗОН ТЕМПЕРАТУР ПРОВОДА: -55..150С, -55..200С
- МОЛДИНГИ: ПО ЗАПРОСУ.

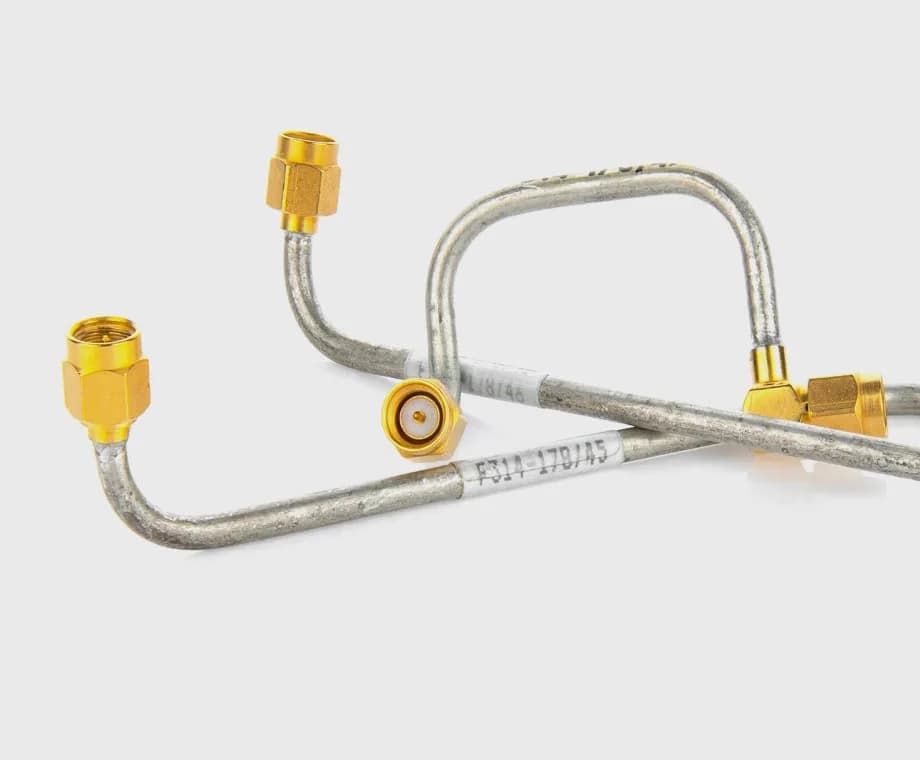

Полужесткие гнутые
Кабели для СВЧ-приложений с высокими требованиями к потерям и синфазности. Используются в радарах, космической связи и лабораторном оборудовании.
- ВОЛНОВОЕ СОПРОТИВЛЕНИЕ: 50 ОМ (СТАНДАРТ), 75 ОМ
- ДИАПАЗОН ЧАСТОТ: 0–110 ГГЦ
- ДИАМЕТР: 1–6 ММ
- МАТЕРИАЛ: МЕДНАЯ ОБОЛОЧКА, РЕДКО СТАЛЬНАЯ
- ФОРМА: ЗАДАЕТСЯ ТРЕБОВАНИЯМИ ЧЕРТЕЖА ИЛИ 3D МОДЕЛИ
- ЭКРАНИРОВАНИЕ: 100% (ЦЕЛЬНОТЯНУТАЯ ТРУБКА)
Как выбрать коаксиальный кабель
Коаксиальный кабель выбирают по трём параметрам: волновому сопротивлению, частоте и длине линии. Ошибка в любом из них даёт отражения и потери сигнала. Ниже — как подобрать кабель и в какие сборки мы его собираем.
Какой коаксиальный кабель выбрать: 50 или 75 Ом?
Волновое сопротивление кабеля должно совпадать с сопротивлением оборудования и разъёмов, иначе часть сигнала отражается обратно.
| Волновое сопротивление | Где применяют |
|---|---|
| 50 Ом | Радиочастотные тракты, антенны, измерительное оборудование, беспроводные системы |
| 75 Ом | Видеосигнал HD-SDI и CCTV, спутниковое и кабельное ТВ, аудиоаппаратура |
| 93, 95, 100, 125 Ом | Специализированные линии: медицинская техника, измерительные приборы |
Какие марки коаксиального кабеля используем?
Основные марки и их параметры. Полный список с разъёмами — в разделах «Гибкие 50 Ом» и «Гибкие 75 Ом», у основных марок есть отдельные страницы.
| Марка | Сопротивление, диаметр, частоты |
|---|---|
| RG-58 | 50 Ом, 4,95 мм — стенды, измерительные тракты, короткие антенные линии |
| RG-213 | 50 Ом, 10,3 мм, до 3 ГГц — фидерные и магистральные линии |
| 5D-FB, 8D-FB | 50 Ом, 7,5 и 10,6 мм, до 6 ГГц — фидеры антенн и базовых станций |
| LMR-400 | 50 Ом, 10,3 мм, до 6 ГГц — длинные линии с низкими потерями |
| RG-316, RG-174 | 50 Ом, 2,5 и 2,8 мм, до 3 ГГц — монтаж внутри приборов |
| РК 50-3-22 | 50 Ом, 6,2 мм — отечественный кабель |
| RG-6, RG-59 | 75 Ом, 6,9–8,4 и 6,15 мм — телевидение и видеонаблюдение |
| РК 75 | 75 Ом, от 1,7 до 10,1 мм, до 3 ГГц — отечественные марки |
| SAT 703 | 75 Ом, 6,6–7,6 мм, до 3 ГГц — спутниковое ТВ |
Как подобрать кабель по длине и частоте?
Потери в коаксиальном кабеле растут с частотой и длиной. Чем длиннее линия и выше частота, тем толще нужен кабель: внутри прибора хватает RG-316 или кабеля 1,13 мм, для антенной линии на десятки метров берут RG-213, LMR-400 или 8D-FB.
Если сборка изгибается или стоит на подвижном узле, нужен гибкий или сверхгибкий кабель. Для СВЧ-трактов до 110 ГГц — полужёсткий, гнутый по чертежу.
Где купить коаксиальный кабель с разъёмами?
Мы производим готовые коаксиальные сборки: кабель нужной длины с установленными разъёмами SMA, N, BNC, TNC, UHF, F, U.FL и другими. Типовые позиции продаются в нашем интернет-магазине, остальное собираем по заданию — от образца до серии: около 10 000 сборок SMA в месяц и до 200 000 миниатюрных U.FL.
Какие документы прикладываем?
Зависит от исполнения:
- базовое — характеристики провода по документации производителя
- коммерческое — плюс замеры образца на серию на векторном анализаторе
- специальное — паспорт на каждый провод
- промышленное — паспорт на серию или поштучно, материалы под условия эксплуатации
