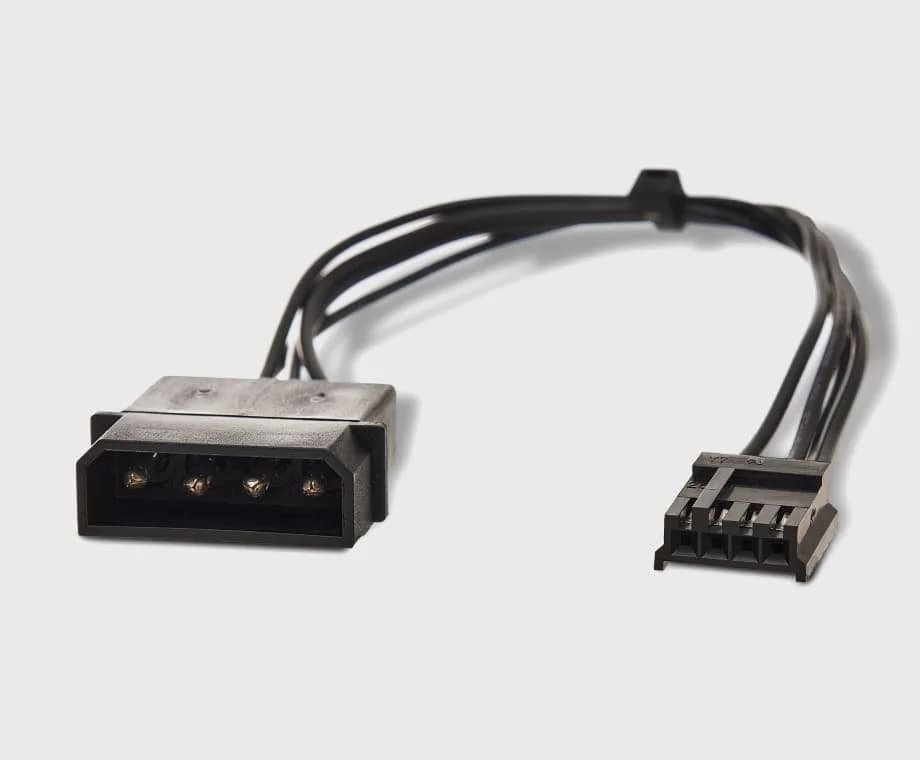

Кабели питания на разъёмах Molex, JST, Hirose
Характеристики продукции
- ТИПЫ КОНТАКТОВ
- ОБЖИМ, ПАЙКА
- ШАГ ПИНОВ
- 1.25–5.08 ММ
- ТОК
- ДО 0,5-8 А (НА КОНТАКТ)
- ПОЗИЦИИ
- 2–40
- КОРПУСА
- PBT, NYLON, ТЕРМОСТОЙКИЕ ВЕРСИИ
Кабели питания на Molex, JST, Hirose: что учесть при заказе
В сигнальной сборке ток измеряется миллиамперами, и решают шаг и плотность монтажа. В сборке питания главное другое: ток на контакт, сечение провода и падение напряжения на длине. Поэтому для питания берут серии с более крупным шагом и толстым проводом.
Какие серии применяют для питания?
Чаще всего — серии с шагом от 2,5 до 3,96 мм:
- JST XH — 2,5 мм, питание модулей и плат
- JST VH — 3,96 мм, большие токи внутри блоков
- Molex KK — 2,54 и 3,96 мм, классика для питания плат
- Hirose и другие серии — по посадочному месту на вашей плате
Сколько тока выдерживает один контакт?
Допустимый ток задаёт контакт, а не провод: он может оказаться ниже, чем позволяет сечение. У многоконтактных корпусов допустимый ток на контакт ниже, чем у одиночного, — контакты греют друг друга. Если ток больше допустимого, плюс и общий провод разводят параллельно на несколько контактов разъёма.
Как подобрать сечение провода?
По току, длине линии и допустимому падению напряжения: на длинном тонком проводе напряжение у потребителя проседает. Верхний предел — максимальное сечение, которое принимает обжимной контакт серии. Если нужного сечения контакт не берёт, переходим на серию крупнее — например, Mini-Fit или Micro-Fit.
Как исключить ошибку полярности?
Ключ корпуса защищает от установки разъёма неправильной стороной, но не от ошибки в разводке. Цвета проводов — например, красный для плюса и чёрный для общего — и маркировку полюсов согласуем по вашей схеме.
Какие данные нужны для заказа?
Если серия неизвестна — пришлите образец или чертёж платы с посадочным местом. Также нужны:
- серия и шаг соединителя
- число контактов
- рабочий ток и напряжение
- длина и сечение провода
