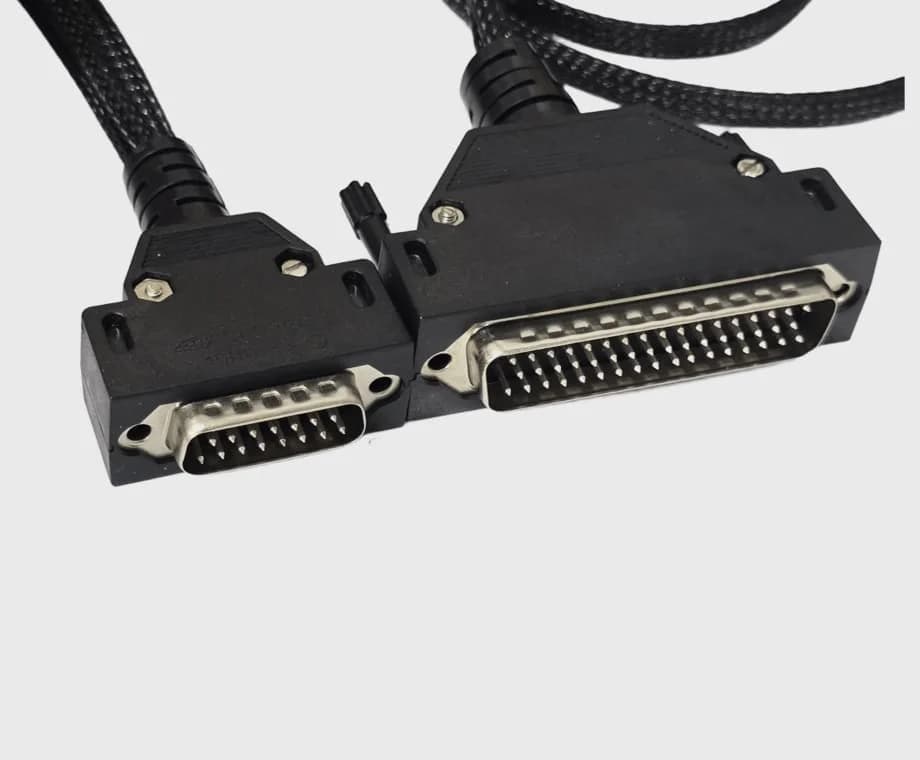

Кабели RS-232, RS-422, RS-485

Чем различаются RS-232, RS-422 и RS-485?

Три стандарта решают разные задачи:

• RS-232 связывает два устройства на коротком расстоянии
• RS-422 передаёт сигнал дифференциальной парой на большую длину
• RS-485 добавляет к этому работу нескольких устройств на общей линии

Кабель RS-232 COM — COM: прямой или нуль-модем?

Прямой кабель соединяет одноимённые контакты разъёмов DB9: 2 — 2, 3 — 3, 5 — 5. Он нужен между компьютером и устройством, у которого приём и передача уже разведены зеркально. Нуль-модемный кабель перекрещивает приём и передачу (2 — 3, 3 — 2) и соединяет два одинаковых устройства — например, два компьютера или два контроллера; при необходимости в нём же перекрещивают линии RTS/CTS и DTR/DSR.

Длина линии RS-232 ограничена: на скорости 9600 бит/с — около 15 м. Для больших расстояний используют RS-422 или RS-485.

Какой кабель нужен для RS-485?

RS-485 передаёт сигнал дифференциально по витой паре с волновым сопротивлением около 120 Ом; на концах линии ставят согласующие резисторы того же номинала, а в сборку добавляют общий провод. К одной паре подключают несколько устройств. Дальность и скорость связаны: до 1200 м — на скоростях порядка 100 кбит/с, максимальная скорость достижима только на коротких линиях.

Кабель RS-485 собираем на экранированной витой паре с разъёмами DB9, клеммами или разъёмами под прибор — по вашей распиновке.

Кабель USB — RS-232: что внутри?

У компьютера нет COM-порта, а у прибора нет USB — поэтому кабель USB — RS-232 не просто провода: в корпусе или в разрезе кабеля стоит преобразователь интерфейса. Такие кабели с встроенным преобразователем делаем по заданию: разъём DB9 или клеммы на стороне прибора, нужная длина, распиновка под ваше оборудование. Аналогично собираются кабели USB — RS-485.

Какая скорость и какое экранирование у сборки RS-485?

Скорость в исполнении RS-485 — до 10 Мбит/с. Экранирование штатно выполняется фольгой с оплёткой — это важно на длинных линиях и рядом с силовым оборудованием, где наводка искажает сигнал.

Какие разъёмы применяются в сборках RS-232/422/485?

Штатно применяются:

• DB9
• DB25
• терминальные блоки
• Molex, Hirose и JST — если сборка идёт внутрь прибора

Возможно ли исполнение на отечественных соединителях?

Да, по требованиям к происхождению комплектующих. Молдинги на концах сборки согласуются отдельно.

Что нужно для расчёта сборки RS-232/422/485?

Для расчёта нужна схема соединений: какой контакт с каким соединяется на обоих концах. Если схемы нет, достаточно образца — восстановим разводку по нему. Также укажите:

• длину
• требуемый стандарт
• условия работы: температуру, подвижность, близость силовых кабелей
